钢套筒热处理说明

钢套筒热处理说明：

钢套筒热处理是将经过粗加工的钢套筒放在的介质内加热、保温、冷却，通过改变钢套筒表面或内部的金相组织结构,来控制其性能的一种金属热加工工艺。热处理基本工艺：退火、正火、调质。

 1、退火是将钢套筒加热到适当温度，然后进行缓慢冷却，目的是使钢套筒内部组织达到或接近平衡状态。

 2、正火是将钢套筒加热到适宜的温度后在空气中冷却，正火的效果同退火相似，只是得到的组织更细，常用于改善材料的切削性能，也有时用于对一些要求不高的零件作为最终热处理。

 3、调质热处理采用的是将钢套筒淬火加高温回火，获得回火索氏体组织，在具有强度硬度的同时有比较好的塑性以及韧性；其目的是改变钢套筒的硬度和力学性能，提高屈服强度和抗拉强度，降低延伸率。

（1）淬火是将工件加热保温后，在水、油或其它无机盐、有机水溶液等淬冷介质中快速冷却。淬火后钢件变硬，但同时变脆。

（2）为了降低钢件的脆性，将淬火后的钢件在高于室温而低于650℃的某一适当温度进行长时间的保温，再进行冷却，这种工艺称为回火。

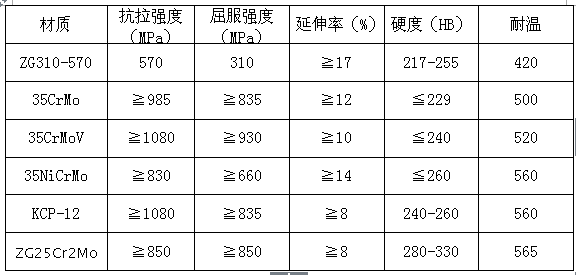

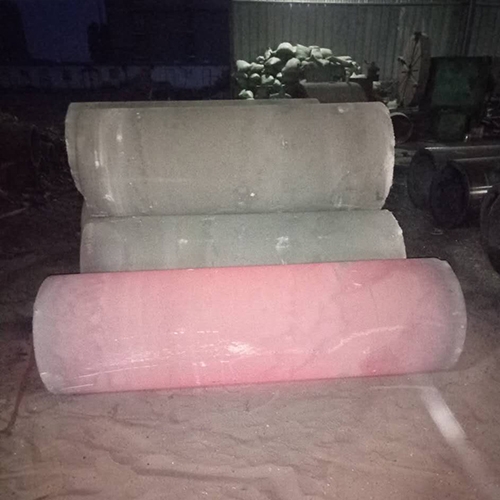

热处理后各种材质的机械性能表：
